產品簡介：
1.X:2X300mm;Y:500MM;Z:300MM
2.雙中心排刀式刀庫：2X4把 BT30型
3.臺灣上銀線性導軌，P3級滾珠絲桿
4.高速精密鉆攻主軸：HGE 18000RPM
5.臺灣寶元控制系統：LNC-5800
適用范圍
雙倍速度大批量生產加工中型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件。每加工一個零件換刀不超過4 把。特點是同時加工兩個同款產品，速度增倍。
產品特點
技術參數
| 序號 | 項目 | 參數 | |
| 1 | 工作臺面積 長(mm)X寬(mm) | 900X700 | |
| 2 | T型槽 數量-寬（mm）-間距（mm） | 7-14-100 | |
| 3 | X軸行程(mm)X | 300X2 | |
| 4 | Y軸行程(mm)Y | 500 | |
| 5 | Z軸行程(mm)Z | 300 | |
| 6 | 主軸端面至工作臺（mm） | 140-440 | |
| 7 | 主軸中心至立柱導軌面（mm） | 136 | |
| 8 | 工作臺載重(KG) | 200 | |
| 9 | 主軸轉速(rpm) | 18000RPM（可攻牙） | |
| 10 | 主軸功率（KW） | 3.7KW | |
| 11 | 進給電機X 軸扭矩（N.m） | X 軸扭矩（N.m） | 4.0 |
| 12 | Y 軸扭矩（N.m） | 4.0 | |
| 13 | Z 軸扭矩（N.m） | 4.0 | |
| 14 | 刀庫 | 直排式 | 4把 |
| 15 | 換刀時間 | 8” | |
| 16 | 快速移動速度：X/Y/Z(mm/min)fast | 24000 | |
| 17 | 切削進給速度（mm/min） | 0-15000 | |
| 18 | 絲桿參數X/Y/Z(直徑mm/螺距mm) | 3210P3 | |
| 19 | 線性導軌尺寸 | X:HGW35 | |
| Y:HGW30 | |||
| Z:HGW30 | |||
| 20 | 控制系統Control system | 寶元LNC5800 | |

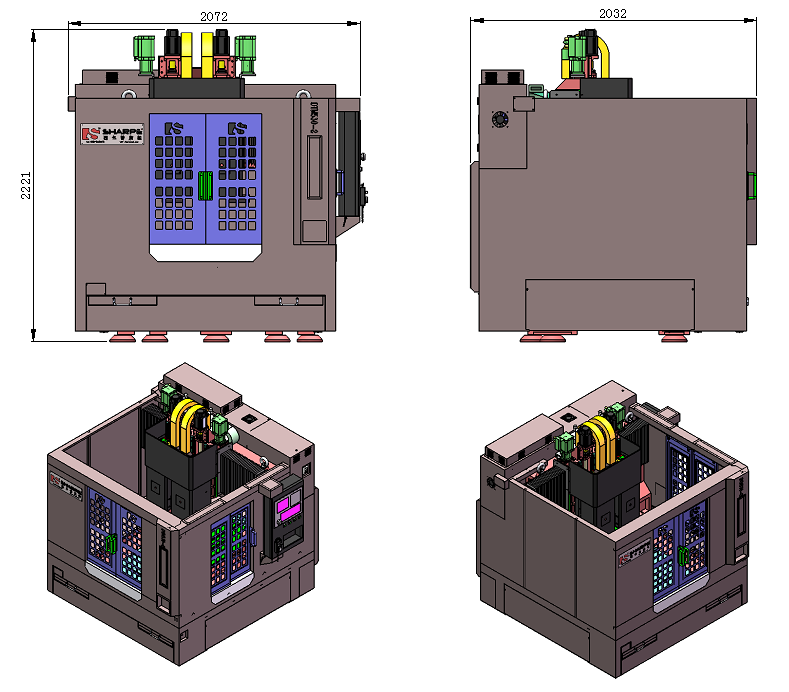

| 21 | 機床外型尺寸 | 2100*2050*2250 | |
| 22 | 機床重量 | 4T | |
