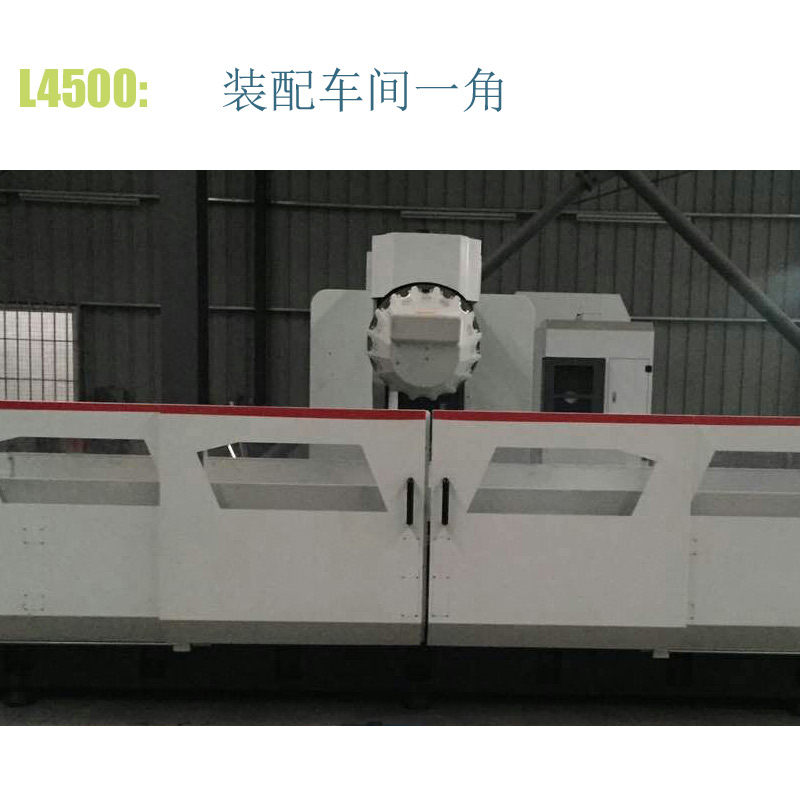

產品相冊
產品簡介：
數控型材機L4500 非常適合于大批量生產各種較長型材的鉆攻銑等復雜數控加工。
1. 采用整體式底座鑄造床身，高剛性與高穩定性。
2. 臺灣圣杰夾臂式16把BT30刀庫，中心位置換刀，速度快，而且拆裝刀具，校驗刀具快
3. 臺灣惟隆主軸12000轉、15000轉、20000轉可選。
4. 絲桿導軌采用臺灣上銀高精度P3級滾珠絲桿與C3級線性導軌。
5. X軸傳動方式，臺灣晶杰齒輪箱，齒條，滑動方式臺灣45滾珠線軌6個滑塊。
6. Y軸行程400mm,傳動方式采用臺灣上銀或銀泰36-0.008絲桿，滑動方式臺灣35滾珠導軌
7. Z軸行程450mm,但有效行程250左右，絲桿臺灣上銀或銀泰 32-0.008導軌30。
8. 鈑金，半罩式外鈑金，XYZ是風琴罩。
9. 進口電機全部采用日本安川絕對值伺服電機，確保機床運行穩定可靠。
10. 數控系統采用臺灣新代數控加工中心系統，也可選配日本三菱或Fanuc系統
適用范圍：
適用于大批量生產各種較長的鋁型材等產品的加工.如:電視機邊框、各種長型鋁件銅件的鉆孔，攻絲，銑切，飛面等加工。
產品特點：
1. 適合各種大批量長型材的鉆攻銑復雜數控加工；
2. X軸行程可以根據需要自由選擇合適的行程；
3. X軸進給速度快；60m/分鐘
4. 一體的底座鑄造成型，結構堅實。
技術參數：
|
序號 |
項目 |
參數 |
|
1 |
X軸行程 |
4500mm |
|
2 |
y軸行程 |
400mm |
|
3 |
Z軸行程（含換刀行程） |
450mm、有效行程250mm |
|
4 |
主軸鼻端至臺面 |
130mm |
|
5 |
主軸中心至立柱線軌面 |
410mm |
|
6 |
工作臺尺寸 |
4500mm*400*4Tmm |
|
7 |
T型槽 |
32*10*20mm |
|
8 |
工作臺最大載重 |
3000KG |
|
9 |
主軸轉速 |
12000-15000-20000rpm |
|
10 |
主軸稚度 |
BT30 |
|
11 |
X軸傳動比 |
減速比1：10/M3*20齒200mm/圈 |
|
12 |
標配主軸 |
直接式 |
|
13 |
X軸 |
臺灣晶杰精密齒條 |
|
14 |
Y軸 |
直傳式 |
|
15 |
Z軸 |
直傳式 |
|
16 |
Z軸配重方式 |
氣壓/油壓/氮氣 |
|
17 |
快速移動 |
X:60m/min |
|
18 |
Y:48m/min |
|
|
19 |
Z:48m/min |
|
|
20 |
滾珠螺桿直徑/螺距 |
X:齒條/20mm Y:36/16mm Z:32/16mm |
|
21 |
線軌寬度/滑塊數 |
X:45mm/6 Y:35mm/6 Z:30mm/4 |
|
22 |
所需氣壓 |
6.5kgf/cm2 |
|
23 |
機器重量 |
10噸 |
|
24 |
機器高度 |
7*3*3（m） |
